RSM2800

Potentiometers hoekmeting

Potentiometers met bereiken tot 360°. Kunststof en Metalen behuizing met gelagerde as. Uitgangen: o.a. 0-1/2/5/10 kOhm (Ook analoge uitgangen en CAN-bus mogelijk). Nauwkeurigheden tot 0,025% en Herhaalnauwkeurigheden tot 0,002%. Beschermingsgraden tot IP65. Lange levensduur van 5 tot 360 miljoen slagen (afhankelijk van omgeving). Industriële uitvoeringen (robuuste behuizingen).

  1. Cermet roterend
  2. Conductive plastic roterend
  3. Multidek potmeter (meervoudig stapelbaar)
  4. Conductive plastic Holle-as roterend
  5. Draadgewonde potentiometers roterend (niet meer leverbaar).
  6. Accessoires Hoeksensoren
anker

1. Cermet roterend

Type Eigenschappen Downloads
PC 20
AEsensors_Potentiometers_01_PC20
  • Kleine afmetingen.
  • Mechanisch bereik 320°.
  • Uitgang 20 kOhm.
  • As-diameter 6 mm.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
PC 90
AEsensors_Potentiometers_02_PC90
  • Kleine afmetingen.
  • Mechanisch bereik 305°.
  • Uitgang 0,1-2000 kOhm.
  • As-diameter 3 mm.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
PC 260/262
AEsensors_Potentiometers_03_PC260-262
  • Kleine afmetingen.
  • Mechanisch bereik 300° / 272°.
  • Uitgang 0,1-2000 kOhm.
  • As-diameter 6 mm.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
anker

2. Conductive plastic roterend

Type Eigenschappen Downloads
PL 20
AEsensors_Potentiometers_04_PL20
  • Kleine afmetingen.
  • As-diameter 6 mm.
  • Hoogte ±10,5 mm.
  • IP67.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
PL 130
AEsensors_Potentiometers_05_PL130
  • Kleine afmetingen.
  • As-diameter 3 mm.
  • Hoogte 9,5mm/13 mm.
  • Levensduur 5 Mio. cycles.
  • Resolutie >0,1°.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
PL 240
AEsensors_Potentiometers_06_PL240
  • Kleine afmetingen.
  • Elektr. bereik van 20° – 270°.
  • As-diameter 6 mm.
  • Levensduur 0,5 Mio. cycles.
  • Resolutie >0,1°.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
PL 290
AEsensors_Potentiometers_07_PL290
  • Kleine afmetingen.
  • Elektr. bereik van 20° – 270°.
  • As-diameter 6 mm.
  • Levensduur 0,5 Mio. cycles.
  • Resolutie >0,1°.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
PL 300
AEsensors_Potentiometers_08_PL300
  • Kleine afmetingen.
  • Elektr. bereik 340°.
  • As-diameter 6,35 mm.
  • Levensduur 5 Mio. cycles.
  • Resolutie >0,1°.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
PL 310
AEsensors_Potentiometers_09_PL310
  • Kleine afmetingen.
  • Elektr. bereik 340°.
  • As-diameter 3,175 mm.
  • Synchron Flens aansluiting.
  • Levensduur 5 Mio. cycles.
  • Resolutie >0,1°.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
PL 320
AEsensors_Potentiometers_10_PL320
  • Kleine afmetingen.
  • Elektr. bereik 340°.
  • As-diameter 6,35 mm.
  • Levensduur 5 Mio. cycles.
  • Resolutie >0,1°.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
PL 340
AEsensors_Potentiometers_11_PL340
  • Kleine afmetingen.
  • Elektr. bereik 340°.
  • As-diameter 6,35 mm.
  • Levensduur 5 Mio. cycles.
  • Resolutie >0,1°.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
ML-serie
AEsensors_Potentiometers_12_ML-serie
  • Meerslags; 6; 10; 25; 50 en 100
  • Goede resolutie.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
P 4500
AEsensors_Potentiometers_13_P4500
  • Robuuste behuizing.
  • Elektr. bereik 350°.
  • As-diameter 6 mm.
  • Hoge nauwkeurigheid.
  • Zeer goede repeatability.
  • Lange levensduur.
  • IP 40.
 Download
P 6500
AEsensors_Potentiometers_14_P6500
  • Robuuste behuizing.
  • Elektr. bereik 355°.
  • As-diameter 6 mm.
  • Hoge nauwkeurigheid.
  • Zeer goede repeatability.
  • Lange levensduur.
  • IP 40.
 Download
P 2200
AEsensors_Potentiometers_15_P2200
  • Robuuste behuizing.
  • Elektr. bereik 345°.
  • As-diameter 3 mm.
  • Hoge nauwkeurigheid.
  • Zeer goede repeatability.
  • Lange levensduur.
  • IP 50.
 Download
P 2500
AEsensors_Potentiometers_16_P2500
  • Robuuste behuizing.
  • Elektr. bereik 345°.
  • As-diameter 3 mm.
  • Hoge nauwkeurigheid.
  • Zeer goede repeatability.
  • Lange levensduur.
  • IP 40.
 Download
IP 6000
AEsensors_Potentiometers_17_IP6000
  • Robuuste behuizing.
  • Elektr. bereik 355.
  • As-diameter 6 mm.
  • Hoge nauwkeurigheid.
  • IP 65.
 Download
IPE 6000
AEsensors_Potentiometers_18_IPE6000
  • Robuuste behuizing.
  • Elektr. bereik 345°.
  • As-diameter 6 mm.
  • Hoge nauwkeurigheid.
  • Analog uitgang 0/4-20 mA.
  • IP 65.
 Download

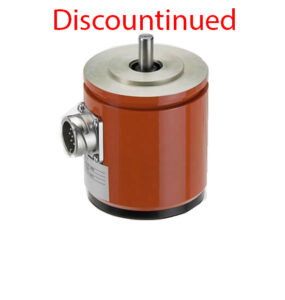

IPS 6000

Discontunued
  • Zeer robuuste behuizing.
  • Elektr. bereik 355°.
  • As-diameter 10 mm.
  • Hoge nauwkeurigheid.
  • IP 67.
 Download
AW 360
AEsensors_Potentiometers_20_AW360
  • Robuuste behuizing.
  • Elektr. bereik 360°.
  • As-diameter 6 mm.
  • Hoge nauwkeurigheid.
  • IP 65.
 Download
AWS 360

Discontunued
  • Robuuste behuizing.
  • Elektr. bereik 360°.
  • As-diameter 10 mm.
  • Hoge nauwkeurigheid.
  • IP 65.
 Download
GP-serie
AEsensors_Potentiometers_22_GP-serie
  • Robuuste behuizing.
  • Overbrenging 3:1 / 5:1 / 10:1.
  • Elektr. bereik 360°.
  • As-diameter 6 mm.
  • Hoge nauwkeurigheid.
  • IP 65.
 Download
IGP-serie
  • Zeer robuuste behuizing.
  • Overbrenging 3:1 / 5:1 / 10:1.
  • Elektr. bereik 360°.
  • As-diameter 10 mm.
  • Hoge nauwkeurigheid.
  • IP 65.
 Download
IPX 7900
AEsensors_Potentiometers_24_IPX7900
  • Robuuste aluminium behuizing
  • Elektr. bereik 120° / 200° / 350°.
  • As-diameter 10/ 13 / 14 mm.
  • Ook leverbaar als redundante
  • uitvoering.
  • IP 67 / IP 69 K.
 Download
SP 2800
AEsensors_Potentiometers_25_SP2800
  • Robuuste behuizing.
  • Elektr. bereik 345°.
  • 360° doordraaibaar.
  • As-diameter 6 mm.
  • Eenvoudige montage.
  • IP 54 / IP 65.
 Download
anker

3. Multidek potmeter (meervoudig stapelbaar)

Type Eigenschappen Downloads
P2500 multidek
AEsensors_Potentiometers_26_P2500multidek
  • Robuuste behuizing
  • Multidek in 2 of 3 voudige uitvoering
  • Gelagerde assen (kogellagers)
  • Zeer nauwkeurig < 0,3%
  • Asdiameter 6mm.
 Download
anker

4. Conductive plastic Holle-as roterend

Type Eigenschappen Downloads
GL-serie
AEsensors_Potentiometers_27_GL-serie
  • GL 60 Holle-as 6 mm.
  • GL 100 Holle-as 10 mm.
  • GL 200 Holle-as 20 mm.
  • GL 300 Holle-as 30 mm.
  • GL 400 Holle-as 40 mm.
  • GL 500 Holle-as 50 mm.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
WAL 305
AEsensors_Potentiometers_28_WAL305
  • Holle-as dia. 6mm.
  • Vlak ontwerp.
  • Hoge resolutie >0.3°.
  • Minimale bestelhoeveelheid >100 stuks.
 Download
anker

5. Draadgewonde potentiometers roterend (niet meer leverbaar).

Type Eigenschappen Downloads
PD 84
  • Compact uitvoering.
  • Integreerbaar op een PCB.
  • Uitgang 0,1…10 kOhm.
 Download
PD 200/210
  • Kleine uitvoering.
  • Electr. aansluiting pinnen of soldeerpinnen.
  • Uitgang 1,2,5,10 of 20 kOhm.
 Download
PD 280
  • Kleine uitvoering.
  • Electr. aansluiting pinnen of soldeerpinnen.
  • Uitgang 0,1….10 kOhm.
 Download
PD 550
  • Vlakke bouwvorm.
  • Uitgang 0,1….10 kOhm.
  • Holle-as aansluiting.
 Download
PD 2210/2205/2203/2202
  • Kleine uitvoering.
  • Electr. aansluiting soldeerpinnen.
  • Uitgang 0,1….100 kOhm.
 Download
PDM-serie
  • Motorpotentiometer.
  • 3, 5 of 10 Turns uitvoering.
  • Uitgang 0,1….100 kOhm.
 Download
PD 2300
  • Stabelbare uitvoering.
  • 3, 5 of 10 Turns uitvoering.
  • Uitgang 0,1….100 kOhm.
 Download
anker

6. Accessoires Hoeksensoren

Type Eigenschappen Downloads
Askoppelingen
  • Askoppelingen 6 tot 10 mm.
  • Vorkkoppeling 4 en 6 mm.
 Download
