Loadcellen

Low Cost Loadcells

Standaard loadcellen, in S-vorm, ingeklemde balk-uitvoering, Single point en Cannister. Bereiken van 0…2,5 Kg tot 0…100 Ton, uitvoering in Aluminium Alloy, Alloy Steel of Stainless Steel.

Loadcellen en krachtsensoren
Het hart van elk weegsysteem is de loadcell. Een loadcell is een elektrisch instrument dat wordt gebruikt om een ​​mechanische kracht om te zetten in een elektrisch uitgangssignaal. De terminologie voor loadcellen is te vinden in de OIML R60-regeling voor loadcellen.

Om het meeste uit de loadcell te halen, moet de gebruiker een grondig begrip hebben van de technologie, constructie en werking van dit unieke apparaat. Bovendien is het absoluut noodzakelijk dat de gebruiker de juiste loadcell voor de toepassing selecteert en de nodige zorg geeft aan de loadcell tijdens zijn levensduur.

Mocht u hulp nodig hebben, neem dan contact met ons op voor advies.

  1. S-type Loadcells
  2. Compression Loadcells
  3. Shear Beam Loadcells
  4. Single Point Loadcells
  5. Junction Box for 4 Loadcells
Vraag direct meer informatie op

anker

1. S-type Loadcells

Type Eigenschappen Toepassingen Downloads
AE-H3
  • 25 – 30000 kg.
  • Nickel Plated Alloy Steel-uitvoering.
  • Metrische schroefdraad.
  • S-vorm loadcell voor zowel trek- als drukbelasting, met bruguitgang in mV/V, metrische bevestigingsschroefdraad en 3 of 6 meter aansluitkabel.
Download
AE-H3G

  • 50 – 7500 kg.
  • Alloy Steeluitvoering.
  • IP67-uitvoering.
  • Metrische schroefdraad.
  • S-vorm loadcell voor zowel trek- als drukbelasting, met bruguitgang in mV/V, metrische schroefdraad en 3 of 6 meter aansluitkabel
Download

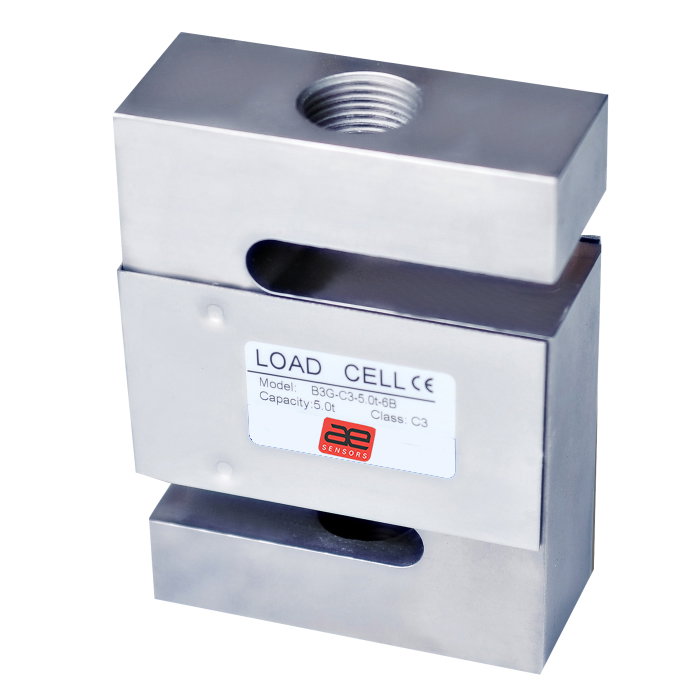

AE-B3G
  • 50 – 10000 kg.
  • RVS-uitvoering.
  • IP68-uitvoering.
  • Metrische schroefdraad.
  • S-vorm loadcell voor zowel trek- als drukbelasting, met bruguitgang in mV/V, metrische schroefdraad en 6 meter aansluitkabel
Download
AE-BM3

  • 0 – 10000 kg.
  • RVS uitvoering.
  • IP68-uitvoering.
  • Metrische schroefdraad.
  • S-vorm loadcell voor zowel trek- als drukbelasting, met bruguitgang in mV/V, metrische schroefdraad en 6 meter aansluitkabel
Download
Accessoires

  • Oogbouten.
  • Load-receivers.
  • Diverse hulpmiddelen voor “S”-loadcellen.
Download

Loadcell uitlezingen en/of versterkers vind u hier

anker

2. Compression Loadcells

Type Eigenschappen Toepassingen Downloads
AE-BM14c
  • 0,5 – 50 ton.
  • RVS-uitvoering.
  • High Accuracy.
  • IP68 uitvoering.
  • Compression loadcell voor drukbelasting, met bruguitgang in mV/V en 6 meter aansluitkabel.
Download
AE-BM14d
  • 10 – 100 ton.
  • RVS-uitvoering.
  • IP68 uitvoering.
  • Schroefdraadbevestiging.
  • Compression and Tension loadcell voor zowel trek- als drukbelasting, met bruguitgang in mV/V,
    20 meter aansluitkabel.
Download
AE-BM14g4
  •  10 – 50 ton.
  • RVS-uitvoering.
  • High Accuracy.
  • IP68 uitvoering.
  • Compression loadcell voor drukbelasting, met bruguitgang in mV/V en 18 meter aansluitkabel.
Download
SHS Avoirdupois
  • 500 – 20.000 pounds.
  • RVS-uitvoering.
  • Inch schroefdraad.
  • Ingeklemde balk loadcell, met bruguitgang in mV/V, inch schroefdraad en 3 of 6 meter aansluitkabel.
Download
Loadcell uitlezingen en/of versterkers vind u hier

anker

3. Shear Beam Loadcells

Type Eigenschappen Toepassingen Downloads
AE-B8d
  • 250 – 5000 kg.
  • RVS-uitvoering.
  • IP67-uitvoering.
  • Shear-Beam loadcell met bruguitgang in mV/V, en 6 meter aansluitkabel.
Download
AE-H8c
  • 100 – 10000 kg.
  • Nickel plated alloy steel.
  • IP67-uitvoering.
  • Shear-Beam loadcell met bruguitgang in mV/V, en 3 of 6 meter aansluitkabel.
Download
AE-BM8-h
  • 500 – 5000 kg.
  • RVS-uitvoering.
  • Inch schroefdraad.
  • IP68-uitvoering.
  • Shear-Beam loadcell met bruguitgang in mV/V, en 3 of 6 meter aansluitkabel.
Download
AE-BM11
  • 5 – 500 kg.
  • RVS-uitvoering.
  • Metrische schroefdraad.
  • IP68-uitvoering.
  • Shear-Beam loadcell met bruguitgang in mV/V, en 3 meter aansluitkabel.
Download
AE-BM-8 Mountingkit
  • 100 – 40.000 k pounds.
  • RVS-uitvoering.
  • Inch schroefdraad.
  • Montagekit voor loadcell om onder o.a. tanks en silo’s te kunnen meten
Download
Loadcell uitlezingen en/of versterkers vind u hier

anker

4. Single Point Loadcells

Type Eigenschappen Toepassingen Downloads
AE-L6d
  • 2,5 – 50 kg
  • Aluminium-uitvoering
  • Metrische schroefdraad.
  • Single Point loadcell met bruguitgang in mV/V.
Download
Loadcell uitlezingen en/of versterkers vind u hier

anker

5. Junction Box for 4 Loadcells

Type Eigenschappen Toepassingen Downloads
AE-JB
  • junction box
  • Aluminium-uitvoering
  • voor 2,3 of 4 loadcellen
  • Voor verzamelen van loadcell signalen en met 1 kabel naar versterker
Download
AE-JB-SS
  • junction box
  • RVS304-uitvoering
  • voor 4,6 of 8 loadcellen
  • Voor verzamelen van loadcell signalen en met 1 kabel naar versterker
Download
