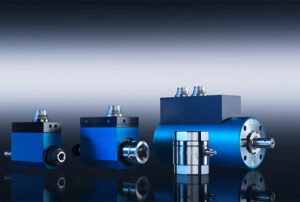

Momentopnemers

Sensoren voor het meten van draai- en aanhaalmomenten. Uitvoeringen zowel statisch als roterend. Bevestiging koppelopname via ronde, vierkante of zeskante assen of via flenzen. De roterende uitvoering kan met sleepringen of contactloos. Optioneel zijn uitvoeringen verkrijgbaar met een puls uitgang voor de hoekverdraaiing of het toerental.

  1. Statische Moment-opnemers
  2. Dynamische Moment-opnemers

anker

1. Statische Moment-opnemers

Type Eigenschappen Toepassingen Downloads
6100 – 6105
  • Flens-uitvoering
  • 300 – 10.000 Nm.
  • Reactie-moment opnemer in flensuitvoering, zowel in RVS als gewoon staal.
 Download
6200 – 6205
  • Compacte flensuitvoering
  • 10 – 2000 Nm.
  • Reactie-moment opnemer in com[pacte flensuitvoering, zowel in RVS als gewoon staal.
 Download
6305
  • Vierkant- as uitvoering
  • 50 – 20.000 Nm.
  • Reactie moment opnemer voor gebruik met dopsleutels, voor het meten van aanhaalmomenten van boutverbindingen.
 Download

anker

2. Dynamische Moment-opnemers

Type Eigenschappen Toepassingen Downloads
0325 – 4504
AEsensors_Momentopnemers_05_0325–4504
  • Contactloze uitvoering
  • 200 – 5000 Nm.
  • Flensuitvoering voor kortere samenbouw.
 Download
0260 – 4503
  • Contactloze uitvoering
  • 0,2 – 5.000 Nm.
  • Uitgevoerd met ronde assen, optioneel met tweede bereik met aparte versterker en uitgang voor hogere nauwkeurigheid.
 Download
0170 – 4502
  • Contactloze uitvoering
  • 1 – 1000 Nm.
  • Uitgevoerd met ronde-, vierkante- of hexagonale (zeskante) assen.
 Download
62100 – 62200
  • Contactloze uitvoering
  • 2½ – 500 Nm.
  • Uitgevoerd met ronde of vierkante assen.
 Download
0143 – 4501
  • Sleepring-uitvoering
  • 2 – 1000 Nm.
  • Uitgevoerd met ronde-, vierkante- of hexagonale (zeskante) assen.
 Download
