Eddy current

Eddy-currents, ook wel welvelstromen genoemd, zijn elektrische stromen die bedoeld/onbedoeld in een platte geleider worden geïnduceerd worden. Dit natuurkundig verschijnsel treedt op wanneer er bijvoorbeeld in een metalen plaat zich een veranderlijk magnetisch veld bevindt. Dit kan een wisselend veld van een elektrische spoel zijn maar ook een beweging waarbij de veldlijnen gesneden worden door de plaat. Wanneer een geleider magnetische veldlijnen snijdt dan wordt er in die geleider een stroom geïnduceerd.

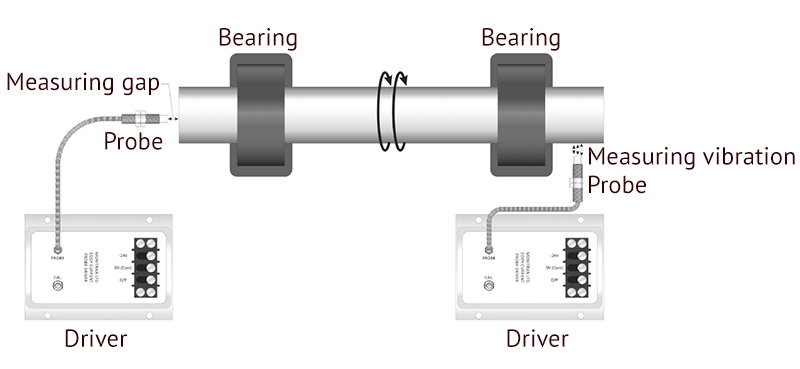

Contactloos met hoge bandbreedte ( tot 10kHz). Hierdoor geschikt voor meting van asslingering en trilling. Lengten van 0 – 2 mm. tot 0 – 12 mm. Analoge uitgangen 0 – 10 V DC en 4 – 20 mA. Geschikt voor zeer hoge temperaturen,standaard van -30°C tot 180°C (specials tot 350°c). Beschermingsgraden standaard IP65 (er zijn ook uitvoeringen die in de olie gemonteerd kunnen worden). Materiaal RVS (geschikt voor zeer robuuste omgevingen).

  1. Probes
  2. Drivers
anker

1. Probes

Type Eddy-Current Eigenschappen Downloads
EP080
  • 0 – 2 mm
  • M8-draad
  • Gevoeligheid standaard 8mV/µm
Download
EP200
  • 0 – 5 mm
  • M16-draad
  • Gevoeligheid standaard 3.6mV/µm
Download (EP200)

Download (EP200F)

EP340
  • 0 – 8,5 mm
  • M24-draad op de EP340
  • 3-punts flens op de EP340F
  • Gevoeligheid standaard 2mV/µm
Download (EP340)

Download (EP340F)

EP480
  • 0 – 12 mm
  • M30-draad
  • Gevoeligheid standaard 1,4mV/µm
Download

EPHD080

  • Probe Diameter: 5mm
  • Operating Gap: 0 – 2mm
  • Insertion Length: As required
  • Protection: IP65
  • Entry: M20
Download
anker

2. Drivers

Type Eddy-Current Eigenschappen Downloads
ECPD/60
  • Stroomuitgang 4…20mA proportioneel met AC trilling
  • Frequentiebereik 5 Hz tot 5kHz.
Download
ECPD/85
  • Stroomuitgang 4…20mA proportioneel met afstand
  • Frequentie bereik DC tot 5kHz.
Download
ECPD
  • Standaard Eddy Probe Driver.
Download
ECPD-2
  • 2-draads stroomuitgang (4…20mA)
  • Ideaal voor PLC’s
  • Frequentiebereik 5 Hz tot 1 kHz.
  • Applicaties: Centrifuges, pompen, turbines.
Download (ECPD2-AC)

Download (ECPD2-DC)
