LVDT

Een lineair variabele differentiaaltransformator, vaak afgekort als LVDT, is een sensor die wordt gebruikt voor het meten van lineaire verplaatsing. De werking van de LVDT sensor is gebaseerd op die van een transformator met drie spoelen die achter elkaar rond een buis geplaatst zijn. De middelste spoel is primair, twee buitenspoelen zijn secundair. Voor beide secundaire spoelen geldt dat zij hetzelfde aantal windingen moeten hebben. Een ferromagnetische kern (staafvorm) die aan het voorwerp vastzit waarvan de positie gemeten moet worden, glijdt langs de as van de buis. Er loopt een wisselstroom door de primaire spoel, deze veroorzaakt een elektrische spanning in elk van de secundaire spelen en is evenredig aan de wederzijdse wikkelverhouding met de primaire spoel.

LVDT Lineair Variable Differential Transformer. Lengten van 0 – 0,5 mm. tot 0 – 1100 mm. Hoge temperatuurbereiken tot 350°C. Analoge uitgangen LVDT: 0-10V en 4-20 mA of AC uitgang. Nauwkeurigheden LVDT tot 0,05% FS. Beschermingsgraden tot IP68 (voor onderwaterdoeleinden tot 200m). Materiaal RVS (geschikt voor zeer robuuste omgevingen).

  1. LVDT Miniature serie
  2. LVDT Economy serie
  3. LVDT Industrial serie
  4. LVDT Laboratory serie
  5. LVDT Pressurised & Pressurised Slim-Line serie
anker

1. LVDT Miniature serie

Type LVDT Eigenschappen Downloads
Miniature series (MTN/M)
  • Miniatuur uitvoeringen.
  • Bereik ±0,25 mm tot ±50 mm.
  • Uitgang, AC of DC Bipolar.
  • Optie Analoge uitgang: 0-5V/0-10V, 4..20mA.
  • Lineariteit ±0,5%.
  • IP55.
 AEsensors_PDFDownload AC – Plain Core

AEsensors_PDFDownload AC – Plain Core & Extension

AEsensors_PDFDownload AC – Sprung-Loaded Core & Extension
anker

2. LVDT Economy serie

Type LVDT Eigenschappen Downloads
Economy series AC (MTN/E)
  • Low-cost uitvoeringen
  • Bereik ±0,5 mm tot ±550 mm.
  • Uitgang, AC Bipolar.
  • Lineariteit ±0,5%.
  • Hoge temp. uitvoering tot 150°C.
  • IP55.
 AEsensors_PDFDownload AC – Plain Core

AEsensors_PDFDownload AC – Plain Core & Extension

AEsensors_PDFDownload AC – Sprung-Loaded Core & Extension

AEsensors_PDFDownload AC – M6 Rod End Bearings
Economy series DC (MTN/E)
  • Low-cost uitvoeringen
  • Bereik ±0,5 mm tot ±550 mm.
  • Uitgang, DC Bipolar.
  • Optie Analoge uitgang: 0-5V/0-10V, 4..20mA.
  • Lineariteit ±0,5%.
  • Hoge temp. uitvoering tot 150°C.
  • IP55.
 AEsensors_PDFDownload DC – Plain Core

AEsensors_PDFDownload DC – Plain Core & Extension

AEsensors_PDFDownload DC – Sprung-Loaded Core & Extension

AEsensors_PDFDownload DC – M6 Rod End Bearings
anker

3. LVDT Industrial serie

Type LVDT Eigenschappen Downloads

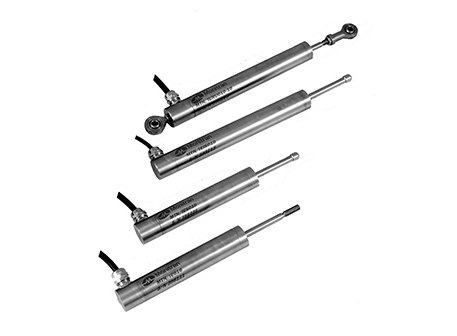

Industrial series AC (MTN/IE)
  • Robuuste industriële uitvoeringen.
  • Bereik ±0,5 mm tot ±550 mm.
  • Uitgang AC Bipolar.
  • Lineariteit ±0,5%.
  • Hoge temp. uitvoering tot 150°C.
  • IP65 tot IP68.
 AEsensors_PDFDownload AC – Plain Core

AEsensors_PDFDownload AC – Sprung-Loaded Core & Extension

AEsensors_PDFDownload AC – M6 Rod End Bearings

AEsensors_PDFDownload AC – M8 Rod End Bearings
Industrial series DC (MTN/IE)
  • Robuuste industriële uitvoeringen.
  • Bereik ±0,5 mm tot ±550 mm.
  • Uitgang DC Bipolar.
  • Optie Analoge uitgang: 0-5V/0-10V, 4..20mA.
  • Lineariteit ±0,5%.
  • Hoge temp. uitvoering tot 150°C.
  • IP65 tot IP68.
 AEsensors_PDFDownload DC – Plain Core

AEsensors_PDFDownload DC – Sprung-Loaded Core & Extension

AEsensors_PDFDownload DC – M6 Rod End Bearings

AEsensors_PDFDownload DC – M8 Rod End Bearings
anker

4. LVDT Laboratory serie

Type LVDT Eigenschappen Downloads
Laboratory series
(MTN/DL)
  • Robuuste industriële uitvoeringen.
  • Bereik ±2,5 mm tot ±75 mm.
  • Uitgang, AC of DC Bipolar.
  • Optie Analoge uitgang: 0-5V/0-10V, 4..20mA.
  • Lineariteit ±0,5%.
  • IP55.
 AEsensors_PDFDownload DC – Bipolar Plain Core & Extension

AEsensors_PDFDownload DC – Bipolar Sprung-Loaded

AEsensors_PDFDownload DC – Unipolar Plain Core & Extension

AEsensors_PDFDownload DC – Unipolar Sprung-Loaded
anker

5. LVDT Pressurised & Pressurised Slim-Line serie

Type LVDT Eigenschappen Downloads
Laboratory series (MTN/DL)
  • Robuuste uitvoeringen tot 400 Bar.
  • Bereik ±25 mm tot ±500 mm.
  • Uitgang, AC of DC Bipolar.
  • Optie Analoge uitgang: 0-5V/0-10V, 4..20mA.
  • Lineariteit ±0,5%.
  • IP55.
 AEsensors_PDFDownload AC – Plain Core & Extension

AEsensors_PDFDownload DC – Plain Core & Extension

AEsensors_PDFDownload AC – Slim-line Plain Core & Extension

AEsensors_PDFDownload DC – Slim-line Plain Core & Extension
